Голографические фокусирующие элементы

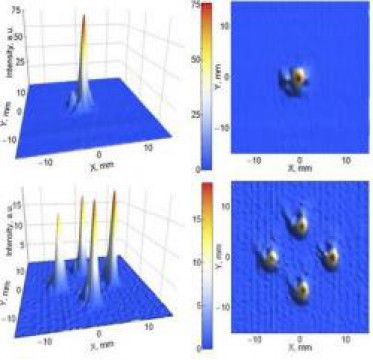

Голографические фокусирующие элементы, реализуемые на основе несущей полимерной пленки с толщиной в несколько раз меньше рабочей длины волны, представляют собой выгодную альтернативу классическим линзам и фокусирующим зеркалам, благодаря малости весо-габаритных параметров, лёгкости в производстве, а также большим возможностям по фокусировке. Являясь в некотором смысле аналогом фазовых дифракционных оптических элементов на базе структур с изменяемым профилем поверхности, подобные фокусирующие элементы являются чисто плоскими, для которых требуемая вариация фазы вдоль поверхности обеспечивается соответствующим изменением топологии субволновых ячеек металлизированного микрорисунка. Правильный подбор микрорисунка позволяет получить фокусировку пучка излучения в область произвольно сложной формы.

Подобные фокусирующие элементы могут использоваться в любых квазиоптических системах миллиметрового/субмиллиметрового диапазона частот, в частности, для равномерной фокусировки падающего излучения в приемные окна одновременно нескольких детекторов.

Все оптические элементы выполнены на основе многослойных частотно-избирательных поверхностей – тонких планарных металлизированных микроструктур с ячейками специальной геометрической формы, топология которых определяет частотные характеристики элемента. Частотно - избирательные поверхности - это резонансные электродинамические структуры, которые эксплуатируются в режиме, когда резонансная частота лежит ниже точки возбуждения высших дифракционных гармоник. Этот подход позволяет создавать оптические элементы с уникальными свойствами, нереализуемыми или труднодостижимыми в рамках традиционной оптики.
